防水卷材除了能抗風防水性能之外，還要有好的隔音效果，需要很好的吸附和減輕雨水對屋面的撞擊聲和其他噪音

　　施工要點

　　防水材料在不斷的研制和試驗，最終聚合物水泥防水卷材的效果很好，施工起來也比較方便，其保持的時間也很長，一般都是在20年左右不會有任何的問題，具體的施工要點如下：

　　1. 應在5℃以上的溫度條件下施工，預計24h內(nèi)降水不宜施工。

　　2. 涂刷應橫豎交叉進行，間隔時間為4h.

　　3. 涂層如有特殊要求，可考慮增加面層涂刷遍數(shù)。

　　4. 施工時，空氣濕度特別大，氣溫低，干燥時間應適當延長。

　　5. 如施工工地溫度較高，拌料時可適當增加水量，以降低施工粘度

具有如下特點：

　　1、常溫下冷施工，不需要熱熔。施工時只要剝開隔離紙，即可直接鋪貼，施工極為方便，可有效縮短工期;

　　2、具有較高的撕裂強度，能有效的抵御基層開裂、變形產(chǎn)生的應力對防水系統(tǒng)的破壞;

　　3、具有極高的抗穿透、抗沖擊性能;

　　4、優(yōu)異的粘結性保證了卷材搭接縫的連續(xù)性與密封性;

　　5、耐高低溫，抗老化，使用壽命長。

　　6、在施工方法上，本工法具有如下特點：

　　(1)施工工藝完善、簡便，可操作性強，勞動強度低;

　　(2)施工速度快、工效高，可確保工期;

　　(3)施工質量容易得到保證，能夠滿足較高的防水要求。

一、工藝原理

　　自粘橡膠瀝青防水卷材，是以 SBS 等彈性體瀝青為基料，以聚乙烯膜、鋁箔為表面材料或無膜(雙面自粘)，采用防粘隔離層的自粘防水卷材。該防水卷材有超強的粘接強度，特制的橡膠自粘層可保證卷材與基層、卷材與卷材的粘結密封，形成整體的密封防水層。具有很好的耐酸堿腐蝕性及其他化學介質侵蝕的性能。自粘卷材表面有 HDPE，具有較高的抗撕裂強度，滿足耐穿刺等要求，能有效地抵御基層開裂、變形所產(chǎn)生的應力對防水系統(tǒng)的破壞。

二、工藝流程

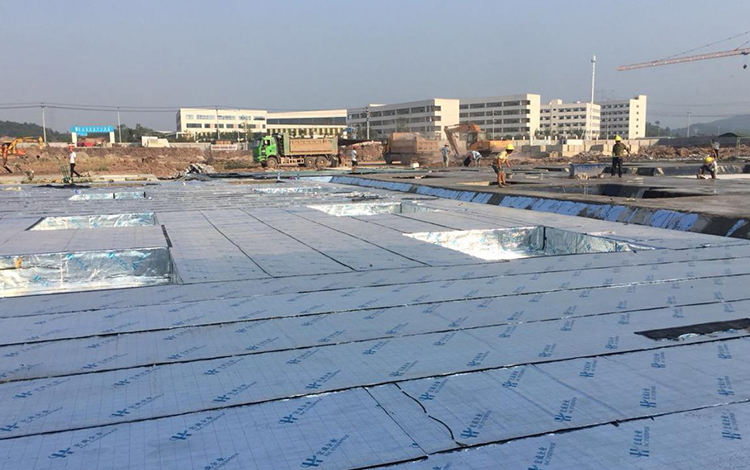

　　1、干鋪法

　　基層表面清理、修補 → 涂刷配套的基層處理劑 → 節(jié)點部位粘貼 →定位、彈基準線 → 鋪貼自粘性橡膠防水卷材 → 輥壓、排氣 → 收頭處理及搭接 → 組織驗收→ 保護層施工。

　　2、濕鋪法

　　清理基面→濕潤基層(如基層濕潤無需此項工序)→定位、彈線→攪拌并鋪抹水泥漿→鋪貼卷材→提漿、排氣、晾放→搭接邊密封→卷材收頭、密封→檢查驗收。

　　三、施工技術要點

　　1、卷材總體鋪貼順序為：先高跨，后低跨;同等高度，先遠后近;同一立面，從高向低處開始鋪貼。

　　2、打底涂：基面清理干凈驗收合格后，將專用基層處理劑均勻涂刷在基層表面，涂刷時按一個方向進行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。

　　3、彈線、試鋪：在底涂上按實際搭接面積彈出粘貼控制線，嚴格按粘貼控制線試鋪及實際粘鋪卷材，以確保卷材搭接寬度在 6～7cm(卷材上有標志)。根據(jù)現(xiàn)場特點，確定彈線密度，以便確保卷材粘貼順直，不會因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。卷材應先試鋪就位，按需要形狀正確剪裁后，方可開始實際粘鋪。
