所謂熱熔法，是指在基層上粘貼火焰加熱器熔融防水卷材熱底熱熔膠的施工方法。湖北防水涂料廠家在采用熱熔法鋪設防水卷材時應注意的幾個問題。

1) 火焰加熱器的噴嘴應適當遠離防水膜表面。如果靠得太近，會很容易燒壞甚至燒穿膜。如果距離太遠，就不容易達到要求的溫度。一般在施工現場就可以掌握這一點：連接卷材表面要熔化成亮黑色為宜，加熱時卷材的寬度必須均勻。

2) 防水卷材表面熱融后應立即滾壓。在此過程中，應注意排除膜下的空氣，使其平整無褶皺，并通過滾壓使粘接牢固。

3）卷材的接縫必須以熱熔改性瀝青膠溢出為基礎，接縫處應立即刮凈。

4）對于厚度小于3mm的高聚物改性瀝青防水卷材，由于表面改性瀝青熱熔涂層較薄，熱熔施工容易燒毀基層鋼筋，降低甚至喪失其抗拉強度，從而嚴重影響卷材質量。材料防水層的質量。因此，厚度小于3mm的高聚物改性瀝青防水卷材嚴禁熱熔施工。

5）采用剝離法時，每塊防水卷材每邊的粘貼寬度不應小于150mm。如果寬度太小，就不能保證膜與基層牢固結合。

6）防水卷材應平直，搭接尺寸準確，不扭曲、不起皺。

卷料攤鋪：。

1. 根據所選卷材的寬度，留出搭接接縫尺寸，并在卷材的基線處拉伸線條，以便于根據此基線進行攤鋪。

2. 當屋面坡度≤3%時，應與屋面平行鋪設防水卷材。當坡度在3%—15%之間時，可與屋脊平行或垂直鋪設。坡度≥15°時，應與屋面垂直鋪設。上、下輥不得垂直鋪設，相鄰支撐輥的重疊部分應錯開1/3以上寬度。

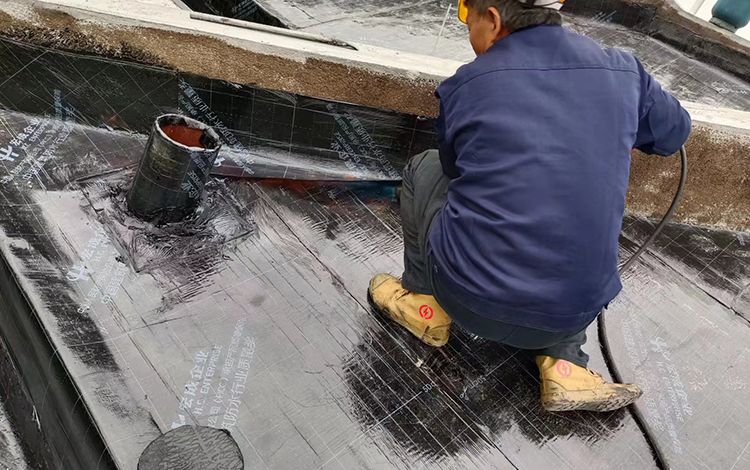

3. 熱熔鋪膜：將改性瀝青膜按鋪筑長度裁切。卷制和準備作業(yè)時，將膜的末端與攤鋪的起始位置對齊，并使膜面朝下并保持較長時間。在短方向搭接接縫，抬起展開部分，用汽油噴燈或火焰噴槍加熱基層并與卷材四角接觸。噴槍頭與卷材表面保持適當的距離，噴嘴與卷材表面的距離為300mm左右。與底座成30至45度角，來回噴烤。觀察卷材的瀝青剛熔化時，即熱熔膠層會呈現黑色發(fā)亮，直至出現輕微氣泡。慢慢地向前滾動，然后用排氣桿按壓。固體，使膜與基層牢固結合。

4. 搭接施工：單層鋪裝長邊搭接寬度不小于100mm，短邊搭接寬度不小于150mm。雙層攤鋪長邊搭接寬度不小于80mm，短邊搭接寬度不大于100mm。搭接寬度較大時，允許偏差為10mm，卷料不得起皺或用力拉伸。
